59: Programovanie emulátora zámku volantu VW Passat B6/B7 (2023)

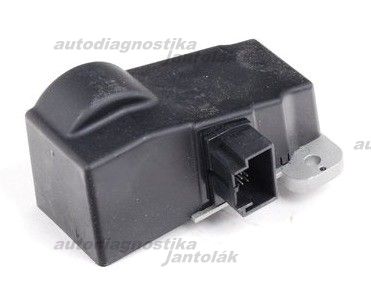

  • Zámok volantu Passat
    Zámok volantu Passat

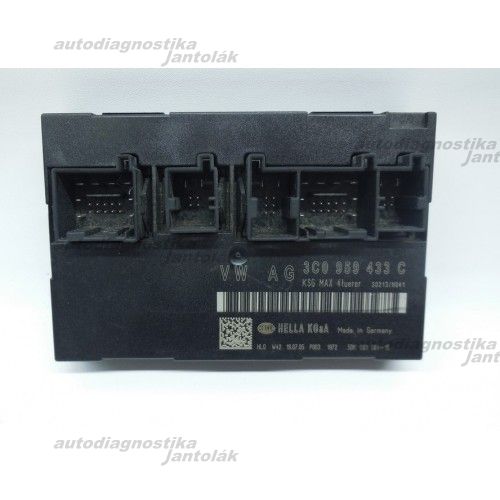

  • Komfortná jednotka
    Komfortná jednotka
  • Komfortná jednotka
    Komfortná jednotka

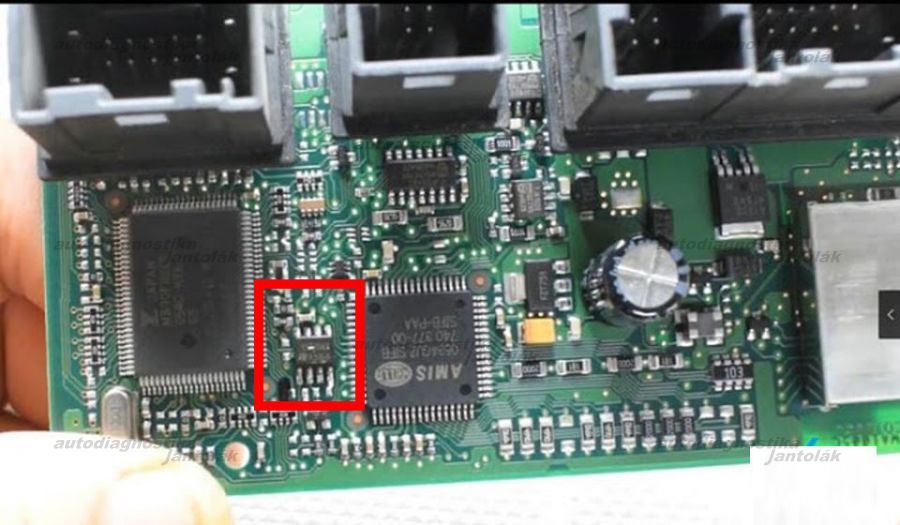

  • Pamäť 95320
    Pamäť 95320

25. Emulátor zámku volantu (ELV) VW Passat B6/B7 2006-2014 - emuluje systém, ktorý obsahuje samotný zámok riadenia a čítačku kľúčov (pre transpondéry Megamos 48). Emulátor nahrádza obe tieto časti, preto je po jeho inštalácii immobilizér kompletne odstavený (auto je možné naštartovať pomocou akéhokoľvek kľúča, ktorý zapadne do otvoru pre kľúč). Pri inštalácii je potrebné do emulátora nahrať niektoré dáta (IMMODATA, ESL_ID a KEY_ID) podľa nasledujúceho postupu.



Inštalácia a programovanie:

  • Vyberte kľúč zo zapaľovania, aby bolo vypnuté.

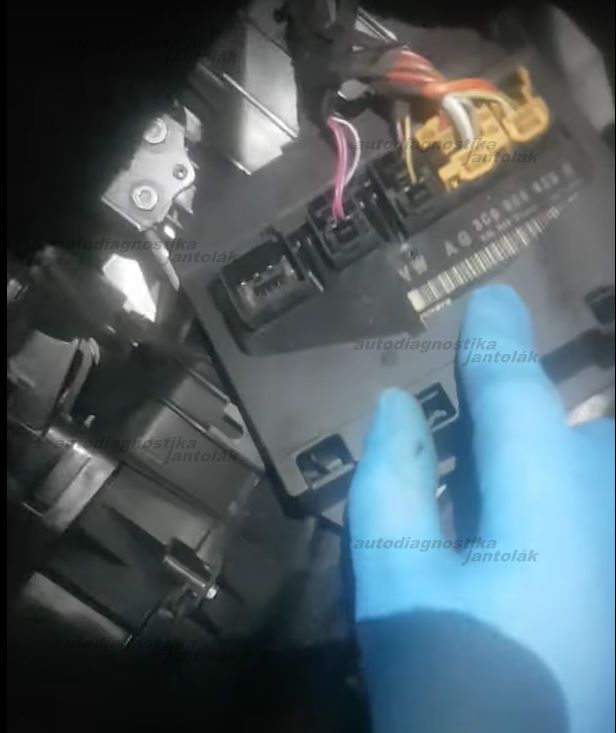

  • Vyberte komfortnú jednotku (pred sedadlom spolujazdca, musí sa demontovať celý odkladací kastlík).
  • Vyčítajte z komfortnej jednotky eeprom ST M95320 (umiestnenie - pozrite fotky).
    • TIP1: Kryt jednotky otvoríte ľahko, potom musíte zo strany od konektorov postupne odisťovať plastové piny a vytláčať konektory z jednotky spolu s elektronikou. Začnite z kraja.
    • TIP2: Vyčítanie sa nám podarilo urobiť aj bez spájkovania, len s použitím klieští. Prístup je ale zlý kvôli okolitým SMD súčiastkam, takže to bolo až na niekoľký pokus a nie každý tvar klieští bude možné použiť. Plastovú špičku svojich klieští môžete mierne orezať z bočných strán kvoli lepšiemu pripojeniu. Tiež nevieme zaručiť, že každý programátor bude takýmto spôsobom fungovať... vyskúšajte.
  • Zapíšte vyčítaný obsah do eeprom v emulátore.
    • TIP1: Emulátor otvoríte veľmi jemným ZATLAČENÍM postupne na 2 plastové západky na jednej strane a odklopením krytu. Nerobte žiadne páčenie / silné zatlačenie západky (zlomí sa do vnútra),
    • TIP2. Zápis sa nám podaril len po vyspájkovaní pamäte, ale kľudne vyskúšate aj pripojiť kliešte priamo na emulátor.
  • Na VW platofrmu pripojte starý (vadný) zámok volantu z auta (ELV) + emulátor s nahratými údajmi + OBD konektor v aute (pre napájanie). Začne sa proces preberania údajov zo starého (vadného) zámku a tieto sa uložia do emulátora. Celý proces trvá asi 2-3 minúty, počas nich bliká zelená + červená kontrolka. Keď bude svietiť len zelená kontrolka, programovanie je ukončené.
  • Všetko vypnite a odpojte platformu.
    • TIP: Na konektoroch platformy sú červené poistky, tie musia byť povytiahnuté, aby sa dali konektory odistiť.
  • Zapojte emulátor na namiesto pôvodného zámku volantu (ten už nie je potrebný).
  • Vráťte komfortnú jednotku naspäť do vozidla.
  • Vyskúšajte štart auta.



Kompletná ponuka emulátorov a príslušenstva: https://www.autodiagnostika.jantolak.sk/?565,emulator-zamku-volantu

Ďalšie informácie nájdete aj v návodoch nižšie.
