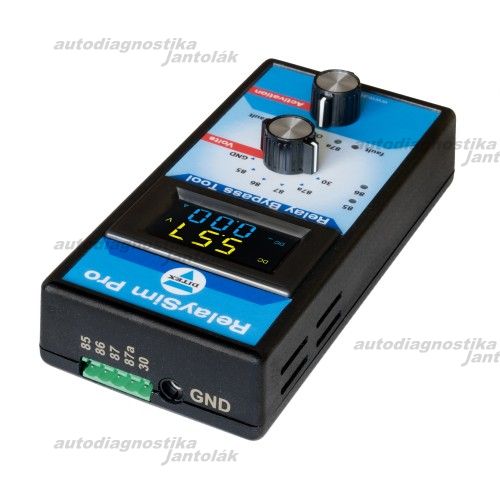

Tester RelaySim Pro

V spodnej časti nájdete anglický návod a ukážkové videá. K zariadeniu dostanete vytlačený návod v slovenskom jazyku.

RelaySim Pro je zariadenie, ktoré umožňuje testovať automobilové elektrické obvody cez päticu relé. Pripojením nahrádza pôvodné ovládanie a umožňuje manuálne zopnutie a meranie obvodu. Je kompatibilné so štandardnými 4 a 5-pólovými relé a možno ho použiť s väčšinou modelov vozidiel.

RelaySim Pro môže aktivovať obvod s relé, ktoré napája jednosmerné elektromotory (palivové čerpadlá, ventilátory chladenia, dúchadlá, okná...), svetlomety, alebo takmer všetky akčné členy - elektromagnetické, elektromechanické a elektrohydraulické.

Okrem toho sa môže použiť v sérii namiesto poistky, na meranie až do 25A. Zariadenie je vhodné pre 12V aj 24V systémy. Má zabudovaný duálny LCD displej, ktorý umožňuje sledovať hodnoty prúdu a napätia v testovanom obvode.

Obsah sady:

• Zariadenie RelaySim Pro
• 1m kábel so 4mm banánikom a krokodílkou (na uzemnenie)
• 4-pinový kábel ISO Micro
• 4-pinový kábel ISO Micro 280
• 4-pinový kábel ISO Mini
• 5-pinový kábel ISO Micro
• 5-pinový kábel ISO Micro 280
• 5-pinový kábel ISO Mini
• 5-kolíkový univerzálny kábel (napr. pre prácu s polovodičovými SSR a inými relé, ktoré majú jedinečné priradenie pinov)
• Kufrík
