Sada na meranie tlaku vo valci 35bar (PDS500X)

Tento produkt dáva možnosť sledovať dynamický priebeh tlaku/podtlaku vo valci počas pracovného cyklu spaľovacieho motora. Je tak možné nájsť vážne mechanické chyby, ako netesnost/malý zdvih ventilu, upchaté sacie/výfukové potrubie a podobne.

Prezentačné video: " target="_blank">

Použitie:

Snímač (označenie PDS500G) v sade môže byť použitý aj v kombinácii s iným príslušenstvom na meranie tlakov, pretože má štandardný rozmer závitu. Môžete tak merať nie len tlak vo valci, ale aj vo výfukovom potrubí, tlak turba, vzduchu, alebo paliva. Snímač dodávame vo variante s prepínačom citlivosti.

Parametre:

• Rozsah relatívneho tlaku (voči bežnému tlaku okolia) je -1bar (meranie podtlaku) až +34,5bar (500PSI)
• V 1. polohe prepínača je výstup od -0,29V (pri podtlaku 1bar), 0V pri atmosférickom tlaku, až do +10V pri +34,5bar
• V 2. polohe prepínača je jemnejšie rozlíšenie - maximum +10V pri 13,8bar (200PSI)
• Elektronika zabezpečuje ideálny lineárny výstup (napr. ak je 10V=34,5bar, pri 5V to bude polovica)
• Napájanie  11 - 28V DC (z batérie vozidla)
• Presnosť  ±1% rozsahu, nelinearita ±0.3%
• Pracovná teplota  -20°C až +100°C
• Extrémne vysoký rýchlosť odozvy 100 uS (skok z 10 na 90% rozsahu)
• Pripojenie k osciloskopu - štandardné BNC
• Pripojenie napájania - univerzálne krokosvorky
• Pripojenie príslušenstva - závit 1/4"

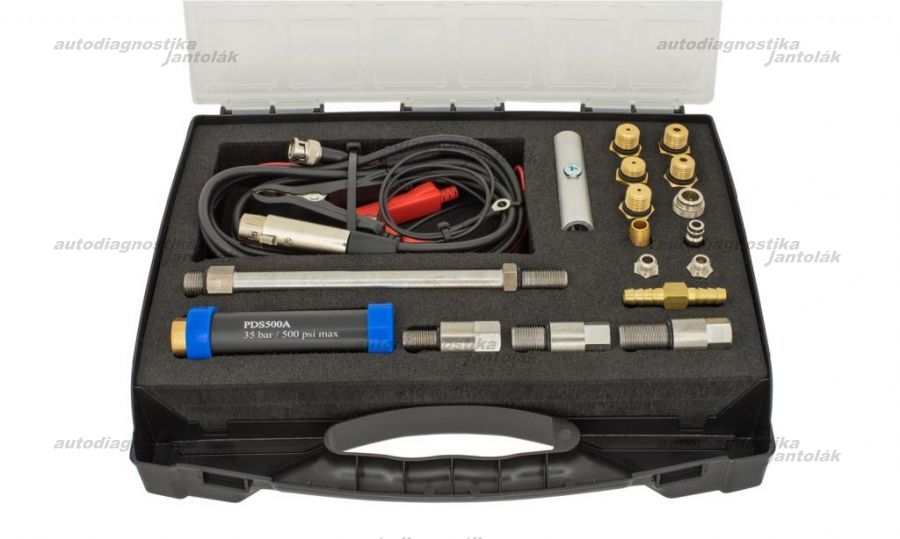

Obsah sady :

• Snímač PDS500G do 34,5bar s prepínačom
• Príslušenstvo v kufríku podľa fotky

Možnosť dokúpiť predlžovaciu hadicu.

Návod na meranie je dostupný v anglickom jazyku, stiahnúť si ho môžete nižšie. V druhom súbore nájdete aj parametre snímača PDS 500G a jeho režimov.
